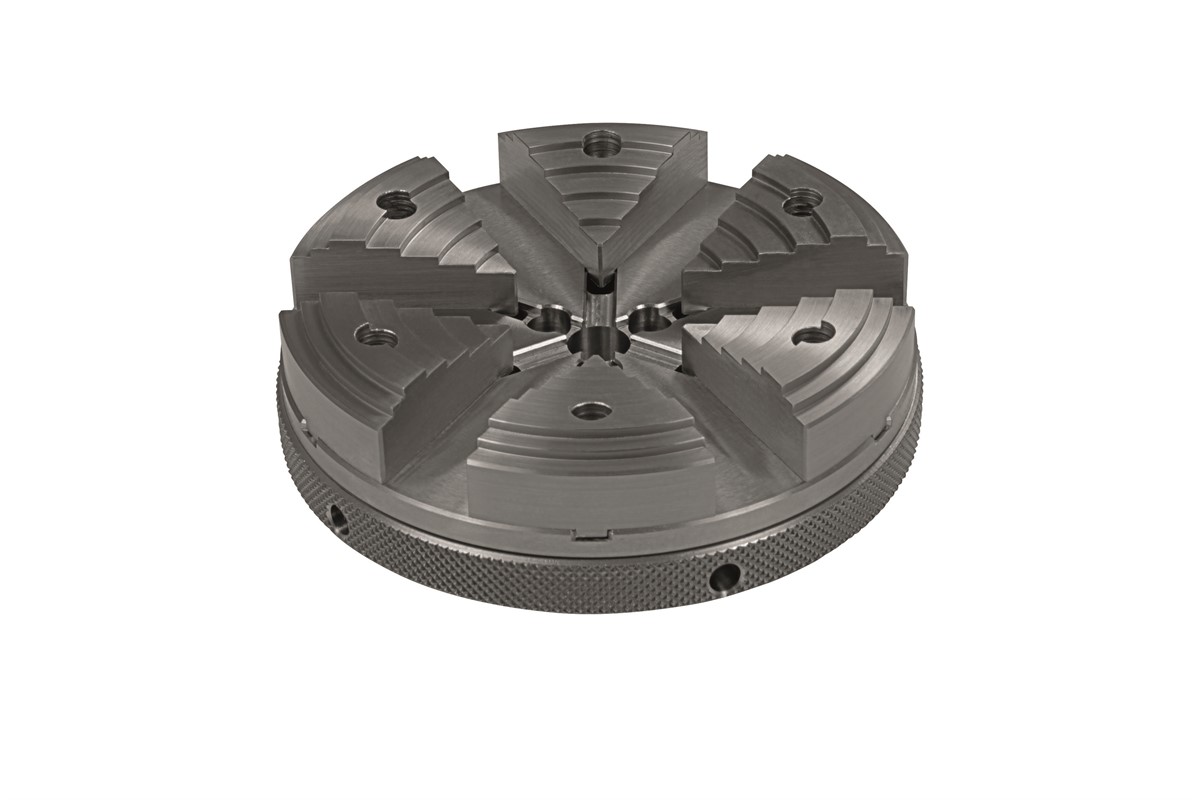

Spannfutter Spannfutter JF Typ C
Das Original, über viele Jahrzehnte in unserer Manufaktur weiter verbessert; weltweit im Einsatz auf Messmaschinen aller Art bis hin zur Uhrmacherdrehbank.©©©©
Auf Wunsch schleifen wir Ihre Backenstufen auf von Ihnen definierte Werkstück-Durchmesser, mit der so erreichten Flächen-Aufspannung (statt Linien-Auflage) wird das Werkstück beim Spannen noch besser in seiner Form gehalten.©©©©
Spannfutter
- 3-, 6- und 8-Backenfutter
- Durchmesser: 55 / 70 / 85/ 100 / 125 / 150
Masse
| JF Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
| A Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
| B H7 Ø | 8 | 8 | 10 | 10 | 16 | 16 | 16 |
| C | 13.8 | 15.7 | 16.5 | 18.2 | 21.0 | 21.0 | 25.2 |
| D | 2.8 | 3.2 | 3.2 | 3.2 | 3.2 | 4.2 | 4.2 |
| E Ø | 57 | 72 | 87 | 102 | 127 | 152 | 202 |
| F 0/+ 0.010 Ø | 10 | 11 | 12 | 12 | 20 | 20 | 20 |
| G | 2.6 | 4 | 3.1 | 3.1 | 5.2 | 5.2 | 5.2 |
| H Ø | 14.5 | 17 | 18.8 | 18.8 | 28 | 28 | 28 |
| J Ø | 3 x 3.1 | 3 x 3.8 | 3 x 4.0 | 3 x 4.1 | 4 x 5.2 | 4 x 5.2 | 4 x 5.2 |
| K Ø | 5.6 | 5.8 | 6.1 | 7.2 | 9.5 | 9.5 | 9.5 |
| L | 3.6 | 4.8 | 5.5 | 6 | 6.2 | 6.2 | 6.2 |
| M Ø | - | - | - | 5 | 5 | 5 | 5 |
| N | - | - | - | 7 | 7 | 7 | 7 |
| O Ø | 32 | 37 | 42 | 42 | 50 | 50 | 50 |
| P Ø | 20 | 22 | 25 | 25 | 35 | 35 | 35 |
| Gewicht in kg. ca. | 0.3 | 0.5 | 0.9 | 1.1 | 2.5 | 2.8 | 4.4 |
JF Ø | 55 | 70 | 85 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|
Durchmesser | 13 | 22 | 32 | 36 | ca. 40 | 48 | 71 |
Typ C | Art. Nr. | Spannbereich [mm] aussen | Spannbereich [mm] innen | Verfahrweg [mm] - Backen |
|---|---|---|---|---|
JF 6C 55 | 194400.00 | 10-44 | 35-48 | 6.5 |
JF 6C 70 | 194403.00 | 12-51 | 53-62 | 11 |
JF 6C 85 | 194407.00 | 17-67 | 48-78 | 16 |
JF 6C 100 | 194411.00 | 16-79 | 58-90 | 18 |
JF 8C 125 | 194417.00 | 15-102 | 82-134 | 20 |
JF 8C 150 | 194418.00 | 22-123 | 104-150 | 24 |
Technische Daten
- Rundlauf: 20 μ
- Planlauf: 10 μ
- Wiederholgenauigkeit: 5 μ
- Blanke JF-Futter sind gefettet, daher auch zum Einsatz in der Zerspanung geeignet
- Oberflächen-Härte: D-Backen sind standardmässig einsatzgehärtet, siehe AtD
Optionen
Aufsatzbacken & Schäfte
- Wir realisieren Ihrem Werkstück entsprechend auch Sonderformen
- Aufsatzbacken in Aluminium, Messing oder korrosionsgeschützt (Reinox), siehe AtD, nach Kundenwunsch erhältlich
